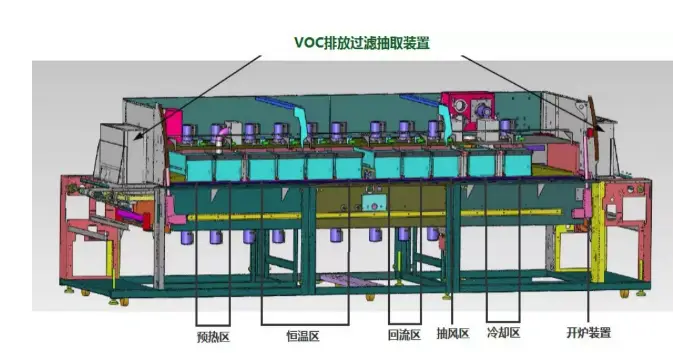

回流焊溫區功能

一.回流焊預熱區

預熱是回流焊工藝的第一階段。在此回流焊階段，整個電路板組件會爬升至目標浸泡或停留溫度。預熱階段的主要目標是使整個組件安全、一致地達到浸泡或預回流焊溫度。預熱也是焊膏中揮發性溶劑排出氣體的機會。為了正確排出糊狀溶劑并使組件安全地達到預回流焊溫度，必須以一致的線性方式加熱PCB�；亓骱腹に嚨谝浑A段的一個重要指標是溫度斜率或上升與時間的關系。這通常以攝氏度/秒 °C/s 為單位。許多變量都會影響制造商的目標坡率。這些因素包括：目標處理時間、焊膏揮發性和元件注意事項�？紤]所有這些過程變量很重要，但在大多數情況下，敏感的組件考慮因素至關重要。 “如果溫度變化太快，許多組件會破裂。最敏感的組件可以承受的最大熱變化率成為最大允許斜率“[需要澄清]。但是，如果不使用熱敏元件，并且非常關注最大化吞吐量，則可以定制激進的斜率以縮短加工時間。因此，許多制造商將這些斜率提高到最大通用允許速率 3.0 °C/s。相反，如果使用含有特別強溶劑的焊膏，則過快地加熱組件很容易造成失控的過程。當揮發性溶劑釋放氣體時，它們可能會將焊料從焊盤上濺到電路板上。焊球是預熱階段劇烈放氣的主要問題。一旦電路板在預熱階段升溫到溫度，就該進入浸泡或預回流階段了。

二.回流焊熱浸區

第二部分是熱浸泡，通常是 60 到 120 秒的暴露，用于去除焊膏揮發物和激活助焊劑，其中助焊劑組件開始在組件引線和焊盤上氧化還原。溫度過高會導致焊料飛濺或起球，以及焊膏、連接焊盤和組件端子的氧化。同樣，如果溫度過低，助焊劑可能無法完全激活。在浸泡區的末端，在回流焊區之前需要整個組件的熱平衡。建議采用浸泡曲線來減少不同尺寸的組件之間的任何 delta T，或者如果 PCB 組件非常大。還建議使用浸泡型材來減少面陣列類型封裝中的空隙。

三.回流焊區

第三部分，回流焊區，也稱為“回流焊以上時間”或“液相線以上溫度”（TAL），是達到最高溫度的過程部分。一個重要的考慮因素是峰值溫度，這是整個過程的最高允許溫度。常見的峰值溫度比液相線高 20-40 °C。[1] 此限制由組件上耐高溫公差最低的組件（最容易受到熱損壞的組件）決定。標準準則是從最易損組件可以承受的最高溫度中減去 5 °C，以達到工藝的最高溫度。監控過程溫度以防止其超過此限制非常重要。此外，高溫（超過260°C）可能會損壞SMT元件的內部模具，并促進金屬間化合物的生長。相反，溫度不夠高可能會阻止糊狀物充分回流。

第四部分，高于液相線的時間 （TAL） 或高于回流焊的時間用于測量焊料成為液體的時間。助焊劑降低金屬連接處的表面張力，以實現冶金粘接，使單個焊粉球結合。如果輪廓時間超過制造商的規格，結果可能是助焊劑過早活化或消耗，在焊點形成之前有效地“干燥”了糊狀物。時間/溫度關系不足會導致助焊劑的清潔作用降低，從而導致潤濕不良、溶劑和助焊劑去除不充分，并可能出現焊點缺陷。專家通常建議盡可能短的 TAL，但是，大多數粘貼物指定至少 TAL 為 30 秒，盡管該特定時間似乎沒有明確的原因。一種可能性是，PCB上的某些位置在仿形過程中未進行測量，因此，將最小允許時間設置為30秒可以減少未測量區域不回流的可能性。較短的回流焊時間還為防止烘箱溫度變化提供了安全邊際。理想情況下，潤濕時間保持在液相線以上 60 秒以下。高于液相線的額外時間可能會導致金屬間化合物過度生長，從而導致接頭脆性。電路板和組件也可能在超過液相線的溫度下?lián)p壞，并且大多數組件都有明確定義的時間限制，即它們在給定的最大溫度下暴露的時間限制。高于液相線的時間太短可能會捕獲溶劑和助焊劑，并可能導致冷接或鈍接以及焊料空隙。

四.回流焊冷卻區

最后一個區域是冷卻區，用于逐漸冷卻加工后的電路板并固化焊點。適當?shù)睦鋮s可抑制過多的金屬間化合物形成或?qū)Σ考�的熱沖擊。冷卻區的典型溫度范圍為 30-110 °C （86-230 °F）。選擇快速冷卻速度以創建機械最健全的細晶粒結構。與最大斜坡上升率不同，斜坡下降率通常被忽略。在特定溫度以上，斜坡速率不太重要，但是，無論組件是加熱還是冷卻，任何組件的最大允許斜率都應適用。通常建議冷卻速率為 4 °C/s。這是分析過程結果時要考慮的參數。

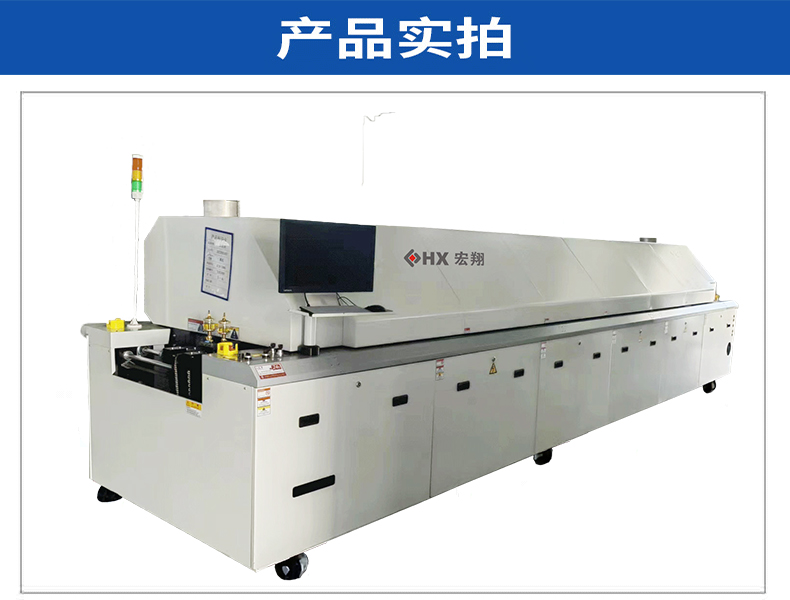

宏翔智能裝備（深圳 ）有限公司，是SMT整線設備供應商，主營業務為JUKI/PANASONIC/YAMAHA貼片機及周邊設備的銷售服務，如貼片機、錫膏印刷機、SPI、AOI、回流焊、波峰焊、激光導航AGV車、上下板機、X-RAY、點料機、自動接料機及首件測試儀等！
