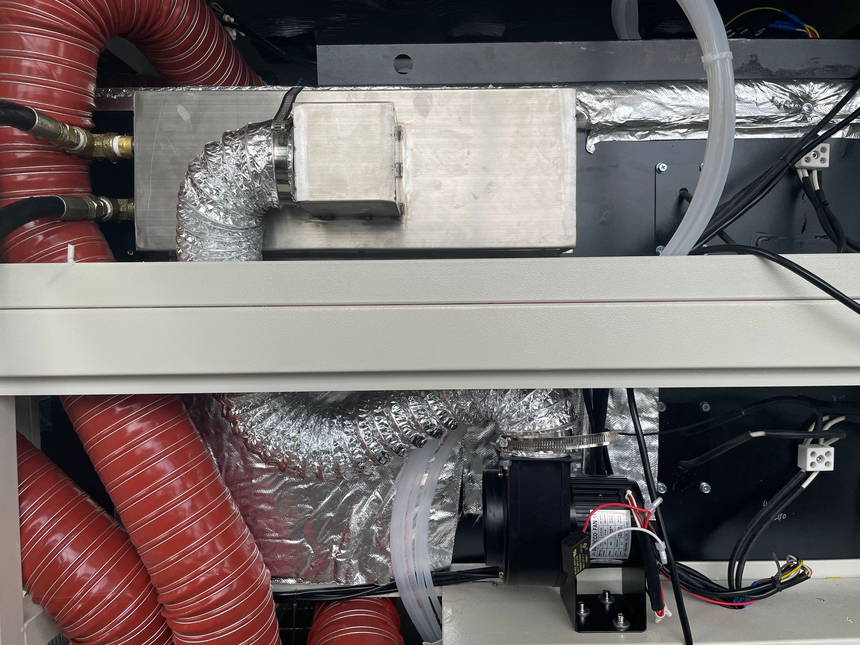

8區回流焊冷卻區是一個位于回流區之后的特殊設計的冷卻模塊，它連接到外部冷卻器進行高效冷卻。氮氣回流焊采用雙冷卻區冷卻：經熱交換冷卻的氣體通過水冷式熱交換器、冷卻風扇和出口氣幕等裝置從上方施加到PCB板上面。

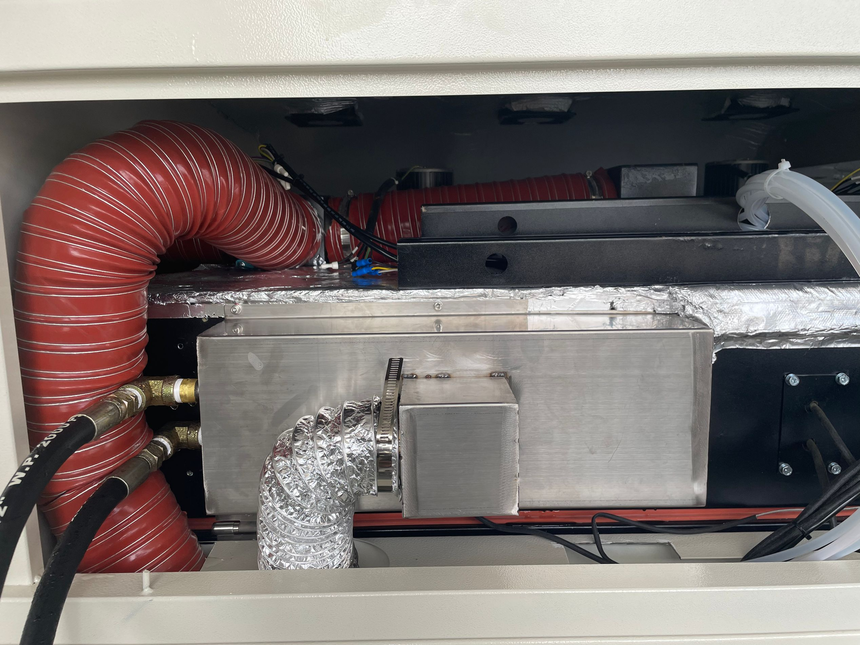

   PCB板在完成回流焊接過程后，為確保焊接質量上乘，需迅速進行冷卻處理。因此，回流焊爐的末端都配備有冷卻區域。在氮氣回流焊中，該冷卻區采用了一個基于水循環的熱交換系統。該系統的工作原理是：冷卻風扇將熱空氣導向循環水熱交換器，熱空氣經過熱交換器后被冷卻，隨后再被吹回到PCB板上進行降溫。而熱交換器內部積聚的熱量，則通過不斷循環并經過降溫處理的水流帶走，這些降溫后的水再次流回熱交換器，形成持續的冷卻循環。

 在冷卻系統中，助焊劑易于積聚并凝固，所以，定期檢查并清理助焊劑過濾器上的殘留物至關重要。若忽視此步驟，助焊劑的積累將導致熱循環效率降低，進而影響冷卻系統的性能，使得冷卻效果減弱，最終損害產品的焊接質量。此外，長期存在過熱焊接問題的PCB板，其穩定性和耐用性也會大幅下降。

 盡管不同制造商生產的回流爐在冷卻區域的設計上存在差異，但它們的基本原理和功能是一致的。冷卻區主要分為雙面冷卻和單面冷卻兩種結構類型。單面冷卻指的是僅在傳送帶的上方安裝了冷卻裝置，而雙面冷卻則在傳送帶的上下兩側都配備了冷卻系統。通常情況下，對于普通電子產品的冷卻需求，采用單面冷卻結構就已經足夠滿足。
