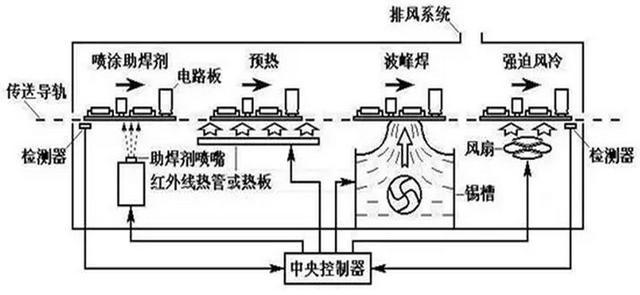

波峰焊的工作原理是通過將插件板的焊接面直接暴露于高溫液態錫中，以實現焊接的目的。在這個過程中，液態錫被維持成一個斜面，并借助特定裝置形成類似波浪的形態，這也是其得名“波峰焊”的原因。宏翔智能介紹到，波峰焊機主要由以下幾個關鍵部分組成：裝板系統，用于放置待焊接的插件板；焊劑涂覆系統，負責在焊接前涂抹焊劑；預熱系統，對插件板進行預熱以提高焊接效果；焊接系統，即液態錫波峰所在區域，完成實際的焊接工作；以及電氣和機械結構系統，為整個設備提供動力和支撐。

一．波峰焊裝板系統：主要由道軌組成，這些道軌能夠通過機械或電動方式調整其間距，確保待焊接的PCB（印刷電路板）能夠在道軌上平穩且順暢地移動。

二．助焊劑噴淋系統：在PCB（印刷電路板）表面施加助焊劑時，常采用的方法包括使用發泡劑和噴霧等方式。

三．波峰焊預熱系統：在PCB板上涂抹助焊劑時，常用的涂抹方式有利用發泡劑進行涂抹和采用噴霧方式進行涂抹等。

四．波峰焊焊接系統：波峰焊機在實現焊接操作中扮演著至關重要的角色，其基本原理在于利用泵的攪動功能，在焊料槽內形成具有特定形態的熔融焊料波峰。裝有電子元件的PCB板被置于傳送帶上，以特定的角度和適當?shù)慕�入深度穿越焊料波峰，從而完成焊接過程。早期的波峰焊機僅配備一個焊料出口，即單波峰焊機。而現代常用的波峰焊機則擁有兩個焊料出口，被稱為雙波峰焊機。在雙波峰焊機中，第一個出口的焊料波峰呈現出脈沖向上的形態，旨在迅速提升焊點溫度，并讓焊料從垂直方向沖擊元件焊盤，盡管此時焊點尚未穩固。隨后，PCB板進入第二個出口，那里的焊料波峰較為平緩，使得焊點在均勻受熱的環境中更加充分地濕潤，這樣就能夠形成高可靠性的焊接點。

五．機械組成與電氣系統共同構成了確保上述各個系統順暢運行的基礎。高性能的波峰焊機憑借其各系統的平穩運行、精確的量化控制以及高精度表現，實現了卓越的性能。
