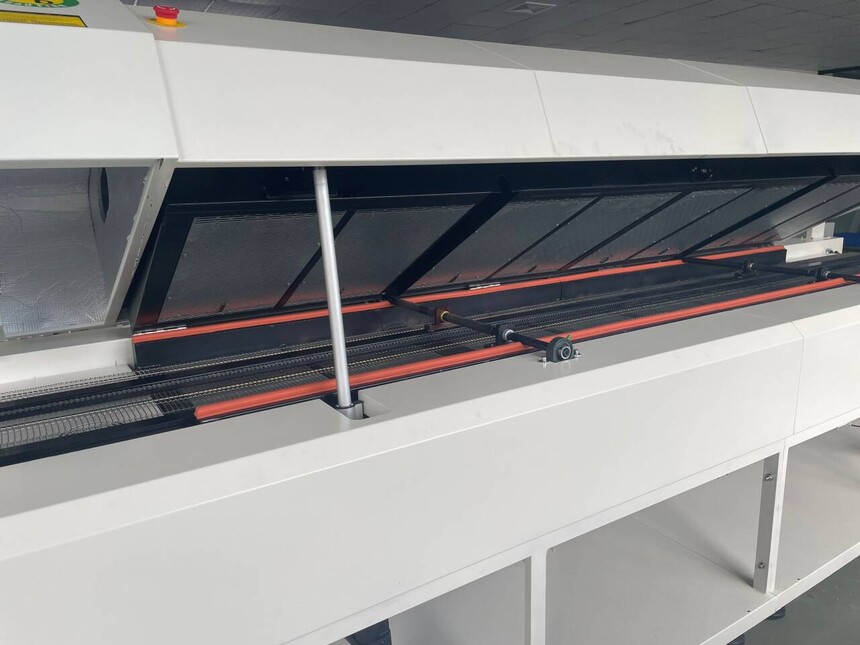

回流焊機四個溫區作用區別

在回流焊工藝中，我們通常將其劃分為預熱、保溫、焊接和冷卻這四個關鍵階段，每個階段都承載著不可或缺的重要意義。接下來，我將與大家一起探討這四個溫區在回流焊過程中的運作機制及其作用有哪些。

一、關于回流焊過程中預熱區所起的功能或作用

預熱階段是為了激活焊膏，并確保在浸錫過程中不會因急劇高溫加熱而導致部件損壞。此階段旨在將室溫下的PCB迅速加熱至第二個預設目標溫度，但升溫速率需維持在合理范圍內。升溫過快可能導致熱沖擊，從而損壞電路板和元件；升溫過慢則可能使溶劑揮發不充分，影響最終的焊接質量。由于加熱速度快，預熱區后半段的SMA（表面貼裝組件）內部溫差較大。為避免熱沖擊對元件造成損傷，通常建議的最大升溫速度為4℃/s，但實際操作中，升溫速率常被設定為1-3℃/s，其中，2℃/s是一個典型的升溫速率選擇。

二、回流焊中的保溫區（或恒溫區）的作用

保溫階段的核心目標是穩定回流焊爐膛內各元件的溫度，最大限度地減少溫差。在此階段，提供充足的時間確保大型元件的溫度能夠追上小型元件，同時讓焊膏中的助焊劑完全揮發。保溫階段結束時，焊盤、焊料球以及元件引腳上的氧化物在助焊劑的作用下被有效清除，整個電路板的溫度達到均衡狀態。值得注意的是，SMA（表面貼裝組件）上的所有元件在這一階段結束時應當達到相同的溫度，否則在進入回流階段時，由于溫度分布不均，可能會導致各種不良的焊接現象。

三、回流焊焊接區有那些作用

　在回流焊的回焊區，加熱器的溫度被設定至最高，以確保組件溫度迅速攀升至峰值。這個峰值溫度根據所用焊膏的不同而有所差異，通常建議設置為焊膏熔點溫度加20-40℃。對于63Sn/37Pb焊膏（熔點183℃）和Sn62/Pb36/Ag2焊膏（熔點179℃），推薦的峰值溫度范圍為210-230℃。需要特別注意的是，再流時間不宜過長，以免對SMA（表面貼裝組件）造成不利影響。理想的溫度曲線應當使超過焊錫熔點的“高溫尖峰區”面積最小化。在回焊區操作時，務必謹慎控制再流時間，以防止對回流焊爐膛造成損傷，或者導致電子元器件功能異常、線路板燒焦等不良后果。

四、回流焊冷卻區的主要功能

在這一冷卻階段，溫度需要降至固相溫度之下，以促使焊點凝固。冷卻速度的快慢會直接影響焊點的強度。此時，焊膏中的鉛錫粉末已經熔化并完全潤濕了連接表面。為了獲得明亮、外形良好且接觸角較小的焊點，應該盡快進行冷卻。如果冷卻速度過慢，可能會產生過多的共晶金屬化合物，同時在焊接點處形成較大的晶粒結構，這將導致焊接點的強度降低。一般來說，冷卻區的降溫速度應保持在大約4℃/S，直至冷卻到75℃左右。

　　宏翔智能小編從預熱、恒溫、回焊、冷卻這四個方面，簡要概述了回流焊四大溫區的運行機理及其各自的功能作用，希望能為大家提供一些有用的回流焊知識。
