回流焊與波峰焊是兩種在電子制造業中廣泛應用的焊接技術，它們各有特點，適用于不同的焊接需求。以下是兩者之間的主要區別：

1. 回流焊與波峰焊工作原理區別

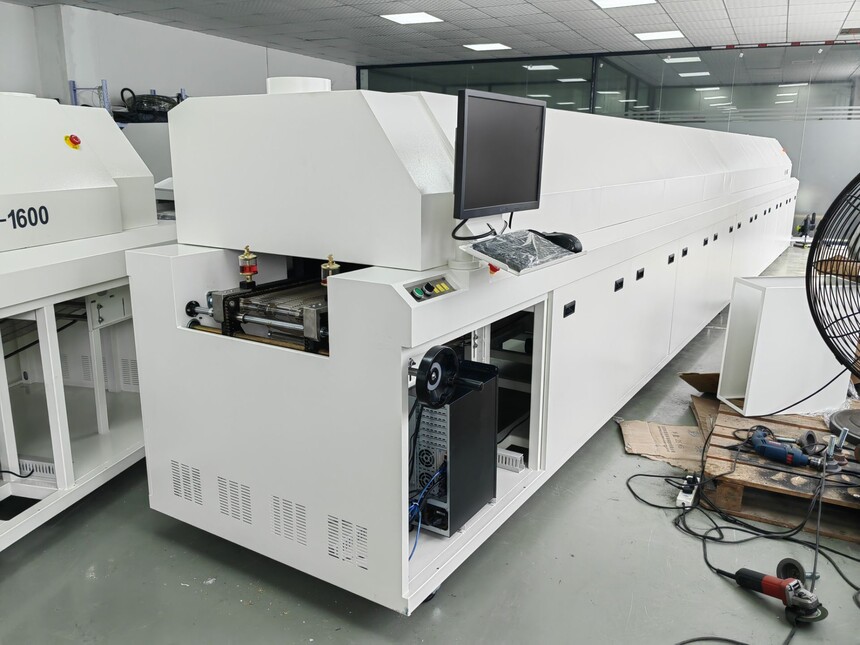

• 回流焊：通過加熱系統（如熱氣流）將預先涂布在焊盤上的焊錫膏加熱至熔化溫度，使焊錫膏與電子元器件的引腳或焊端以及PCB板上的焊盤形成電氣互連，達到焊接的目的。這個過程通常包括預熱、熔化、回流和冷卻四個階段。

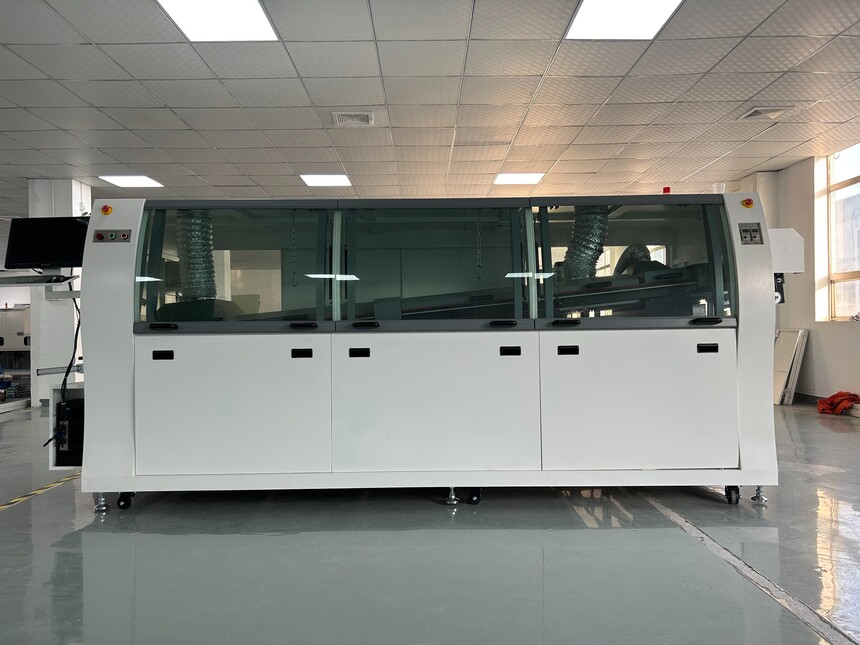

• 波峰焊：利用熔融的焊錫形成焊料波峰，當裝有元器件的印制板通過焊料波時，元器件的焊端或引腳與焊料波接觸并實現機械與電氣連接。波峰焊通常包括助焊劑添加、預熱、焊接和冷卻等步驟。

2.回流焊與波峰焊焊接方式區別

• 回流焊：主要依賴高溫?zé)犸L(fēng)在焊機內循環流動產生的高溫來熔化焊錫膏，從而實現焊接。焊錫膏在焊接前已經預涂在PCB板上。

• 波峰焊：則是通過電動泵或電磁泵將熔融的焊錫噴流成設計要求的焊料波，使元器件的引腳與焊料波接觸并完成焊接。焊錫在焊接過程中被動態地添加到需要焊接的位置。

3.回流焊與波峰焊適用范圍區別

• 回流焊：更適用于貼片電子元器件的焊接，是SMT（表面貼裝技術）貼裝工藝的重要組成部分。

• 波峰焊：則更適用于插腳電子元器件的焊接，屬于DIP（雙列直插式封裝）插件工藝。

4.回流焊與波峰焊工藝流程區別

• 回流焊：一般包括預涂錫膏、貼片、過回流焊、上電檢測等步驟。對于雙面貼裝，還需要進行第二次預涂錫膏和回流焊。

• 波峰焊：通常包括助焊劑添加、預熱、元器件裝載、波峰焊接和冷卻等步驟。在某些情況下，還可能包括清洗步驟以去除殘留的助焊劑。

5.回流焊與波峰焊優缺點

• 回流焊：優點包括高生產效率、高焊接質量、適用范圍廣、節省材料和環保等。缺點可能包括設備成本較高、對操作人員技能要求較高等。

• 波峰焊：優點在于高效性、焊接質量穩定和適用范圍廣等。然而，它可能不適用于所有類型的電子元器件，且在某些情況下可能需要額外的清洗步驟。

總的來說，回流焊與波峰焊在工作原理、焊接方式、適用范圍、工藝流程以及優缺點等方面都存在顯著差異。在選擇使用哪種焊接技術時，需要根據具體的焊接需求和產品特點進行綜合考慮。
